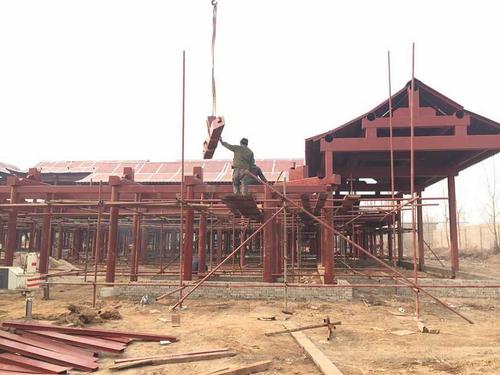

鋼結構是主要由鋼制材料組成的結構，是主要的建筑結構類型之一。結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，各構件或部件之間通常采用焊縫、螺栓或鉚釘連接。因其自重較輕，且施工簡便，廣泛應用于大型廠房、場館、超高層等領域
焊接的一般順序為：焊前檢查 →預熱除銹 → 裝焊墊板和引弧板→ 焊接 → 檢驗
1．焊前檢查坡口角度、鈍邊、間隙及錯口量，坡口內和兩側的銹斑、油污、氧化鐵皮等應清除干凈。
2．預熱。焊前用氣焊或特制烤槍對坡口及其兩側各100mm范圍內的母材均勻加熱，并用表面測溫計測量溫度，防止溫度不符合要求或表面局部氧化，預熱溫度。
3．重新檢查預熱溫度，如溫度不夠應重新加熱，使之符合要求。
4．裝焊墊板及引弧板，其表面清潔程度要求與坡口表面相同，墊板與母材應貼緊，引弧板與母材焊接應牢固。
5．焊接：第一層的焊道應封住坡口內母材與墊板的連接處，然后逐道逐層累焊至填滿坡口，每道焊縫焊完后，都必須清除焊渣及飛濺物，出現焊接缺陷應及時磨去并修補。
6．一個接口必須連續焊完，如不得已而中途停焊時，應進行保溫緩冷處理，再焊前，應重新按規定加熱。
7．遇雨、雪天時應停焊，構件焊口周圍及上方應有擋風、雨棚，風速大于5m/s時應停焊。環境溫度低于零度時，應按規定采取預熱和后熱措施施工。
8．碳素結構鋼應在焊縫冷卻到環境溫度、低合金結構鋼應在完成24h以后，進行焊縫探傷檢驗。
9．焊工和檢驗人員要認真填寫作業記錄表。
典形節點的焊接順序和工藝參數
（1）上下柱無耳板側由兩名焊工在兩側對稱焊至板厚的1/3處時，切去耳板。
（2）然后在切去耳板側由兩名焊工在兩側對稱焊至板厚的1/3處。
（3）再由兩名焊工分別承擔相鄰兩面的焊接。
（4）每兩層之間焊道的接頭應相互錯開，兩名焊工焊接的焊道接頭也要注意每層錯開，焊接過程中要注意檢測層間溫度。
（5）焊接工藝參數：
CO2氣保焊：焊絲直徑Φ1.2mm，電流280～320A，焊速350～450mm/min
焊絲伸出長度：約20mm，氣體流量25～80L/min，電壓29～34V，層間溫度120～150℃
柱-梁、梁-梁節點
（1）先焊梁的下翼緣，梁腹板兩側的翼緣焊道要保持對稱焊接。
（2）待下翼緣焊完，然后焊接上翼緣。
（3）如翼緣板厚大于30mm時，宜上下翼緣輪換施焊。
（4）焊接工藝參數： CO2氣保焊：焊絲直徑φ1.2mm，電流280～360A，焊速300～500mm/min:焊絲伸出長度約20 mm，氣體流量20～80L/mm: 電壓30～38V，層間溫度120～150℃
